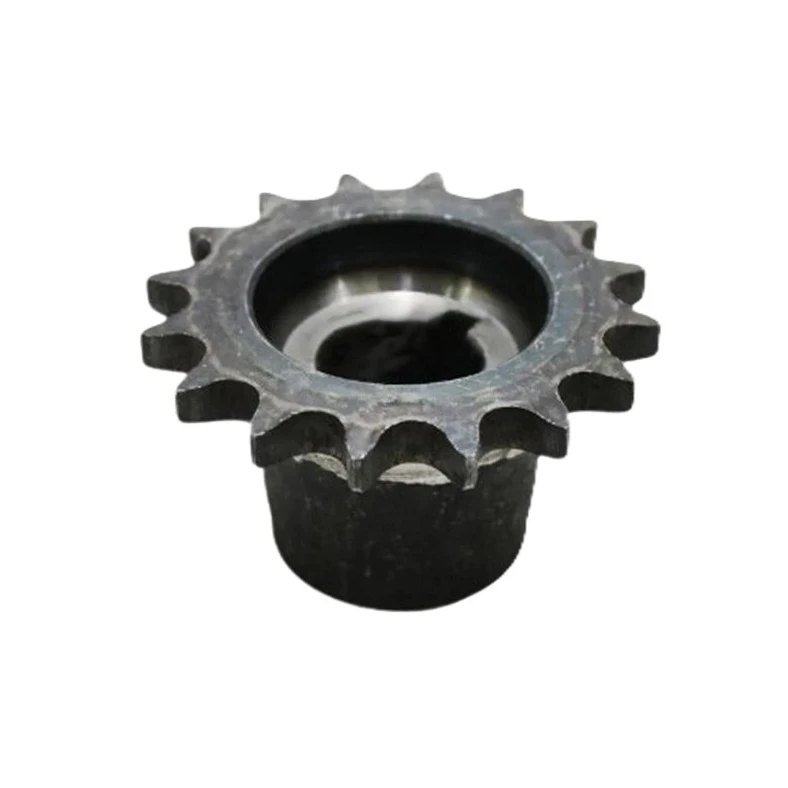

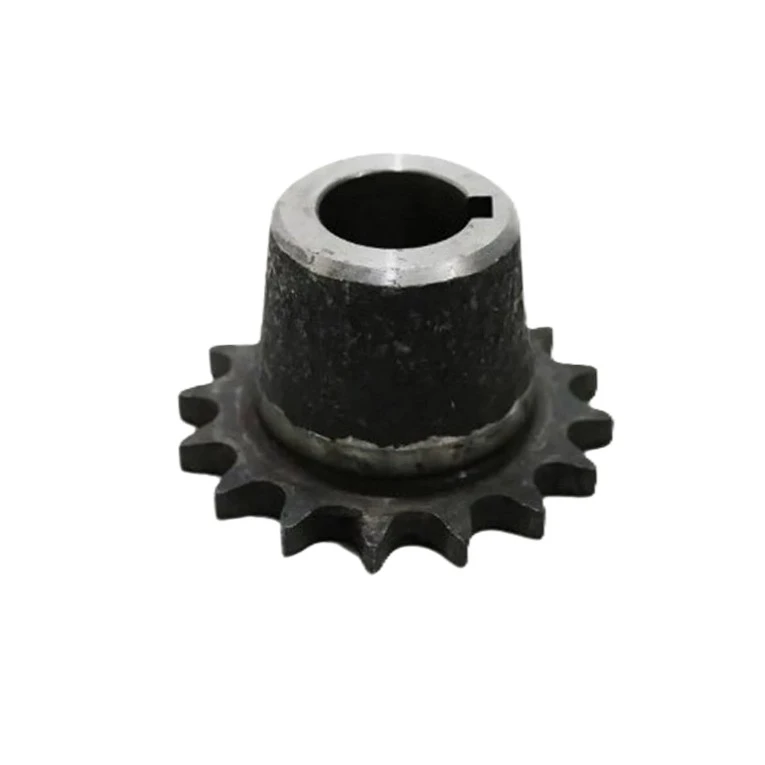

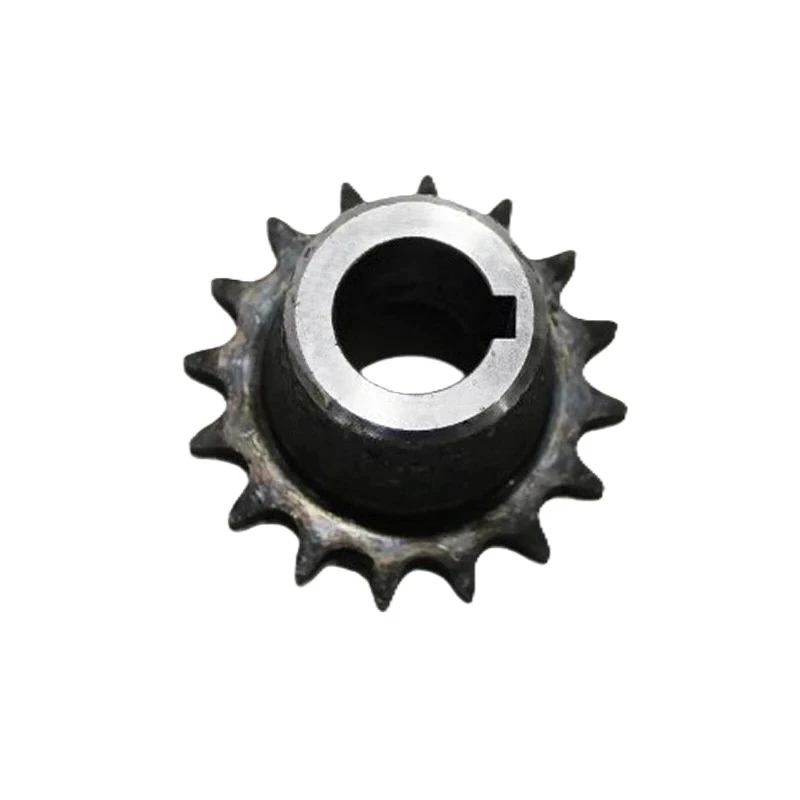

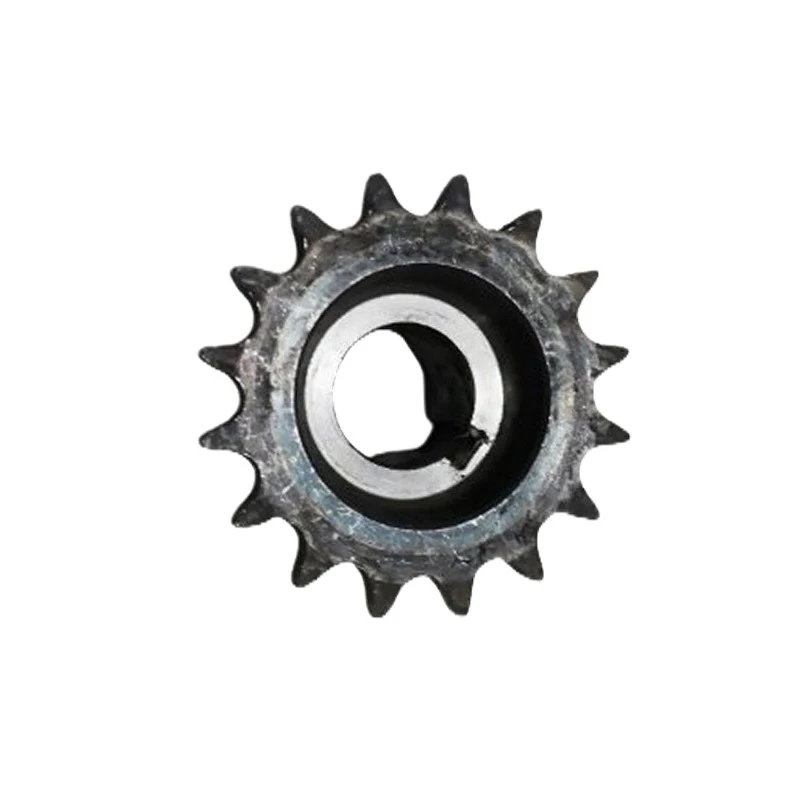

Зірочка ПСП 10.01.01.604 (напівмуфта) крайнього редуктора жниварки ПСП-10

Зірочка ПСП 10.01.01.604 (напівмуфта) крайнього редуктора жниварки ПСП-10

Це зубчаста напівмуфта у формі диска з подовженою маточиною, що входить до складу крайнього редуктора жниварки ПСП-10. Деталь виконує функцію передачі обертального моменту від ланцюгової передачі шнека на конічні редуктори, розташовані з обох боків жатки. Завдяки точній геометрії зубців і шпонковому з’єднанню, зірочка забезпечує стабільну роботу вузла, надійне зчеплення та захист від прокручування.

Технічні характеристики:

• Маркування: ПСП 10.01.01.604
• Тип: Зірочка (напівмуфта)
• Форма: Диск із зубчастим вінцем і подовженою маточиною
• Матеріал: Сталь 45, термічно оброблена
• Кількість зубців (Z): 16
• Крок зубців (t): 15.875 мм (стандарт для ланцюга ПР-15.875)
• Тип посадки: Отвір зі шпонковим пазом під горизонтальний вал редуктора
• Маса: 0.66 кг
• Монтаж: На горизонтальний вал крайнього редуктора, фіксація шпонкою
• Кількість на жатку: 2 шт. (по одному з кожного боку)

Ключові особливості та переваги:

• Подовжена маточина — забезпечує жорстке з’єднання з валом, знижує ризик люфтів і перекосів.
• Точна нарізка зубців (Z=16, t=15.875) — гарантує стабільне зчеплення з ланцюгом, мінімізує втрати потужності.
• Шпонкове з’єднання — забезпечує надійну фіксацію на валу без прокручування.
• Термічна обробка сталі 45 — підвищує міцність, зносостійкість і стійкість до ударних навантажень.
• Сумісність зі штатними вузлами ПСП-10 — дозволяє швидко замінити деталь без додаткової адаптації.

Застосування:

• Основне призначення: Передача обертального моменту від ланцюгової передачі шнека на конічні редуктори жатки.
• Сфера використання: Жниварки ПСП-10, технічне обслуговування та ремонт приводних вузлів.
• Альтернативне застосування: Може бути використана в інших приводах з аналогічним кроком ланцюга та типом посадки.

Важливо:

• Перед замовленням слід уточнити тип шпонки, діаметр посадкового отвору та довжину маточини, оскільки можливі варіації залежно від серії редуктора.
• Рекомендується перевірити стан ланцюга, вала та фіксуючих елементів, щоб уникнути нерівномірного зносу нової зірочки.
• При заміні бажано оновлювати комплектом — зірочка + шпонка + ланцюг — для збереження ресурсу вузла.

Висновок:

Зірочка ПСП 10.01.01.604 (напівмуфта) — це надійний і конструктивно важливий елемент крайнього редуктора жниварки ПСП-10. Завдяки точній геометрії, термічній обробці та шпонковому з’єднанню, вона забезпечує ефективну передачу моменту, стабільну роботу привода та захист від перевантаження. Ідеальний вибір для професійного обслуговування жатки в польових умовах.
