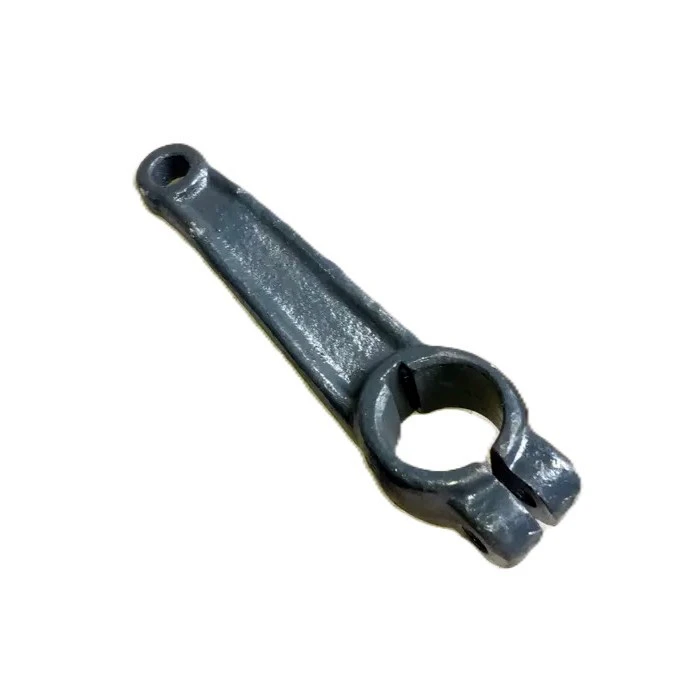

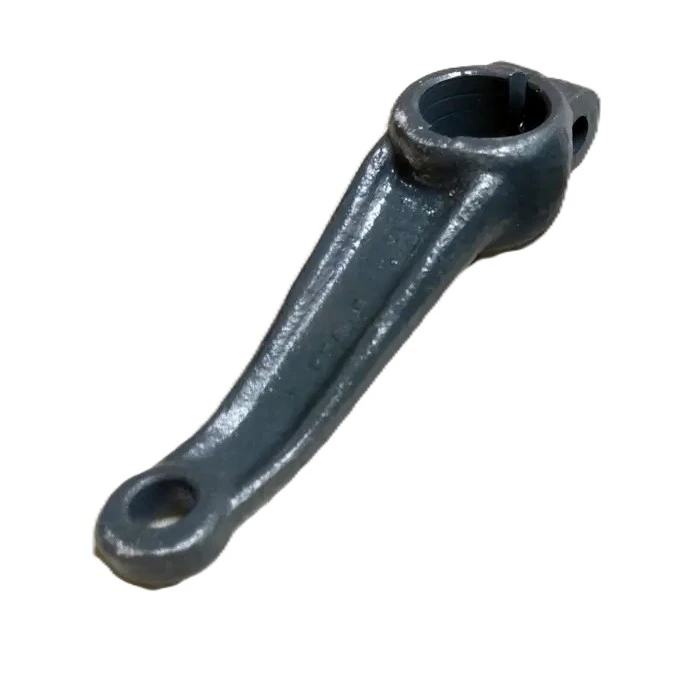

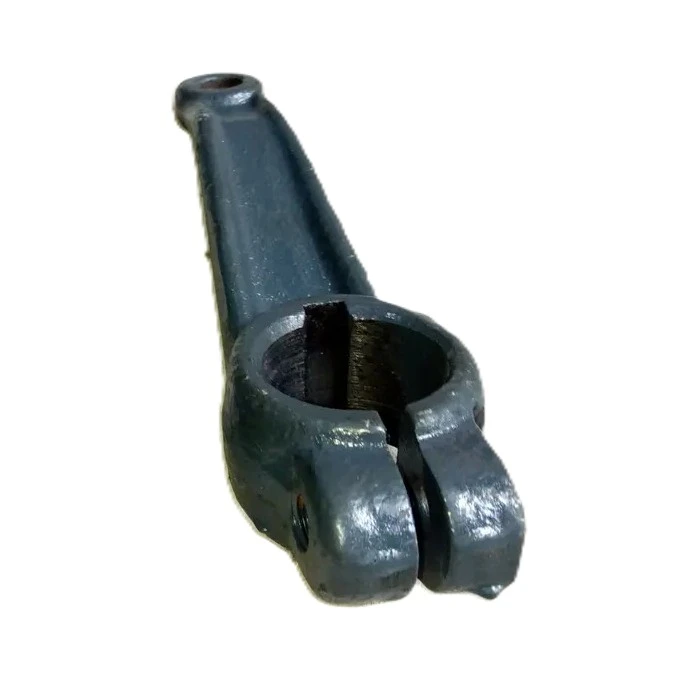

Важіль сервомеханізму зчеплення 150.21.271-4 (ХТЗ-17221) трактори Т-150 Т-151 (правий)

Важіль сервомеханізму зчеплення 150.21.271-4 (ХТЗ-17221) трактори Т-150 Т-151 (правий)

Це ключовий конструктивний елемент системи керування зчепленням тракторів виробництва ХТЗ. Він є невід’ємною частиною сервомеханізму (підсилювача), який забезпечує передачу зусилля від педалі зчеплення до механізму вимкнення, значно полегшуючи роботу оператора.

Технічні характеристики та ідентифікація:

• Каталожний номер: 150.21.271-4
• Найменування: Важіль сервомеханізму муфти зчеплення (правий)
• Матеріал: Високоміцна конструкційна сталь (зазвичай лиття або ковка з подальшою механічною обробкою)
• Сторона встановлення: Права (по ходу руху трактора)
• Вузол: Корпус муфти зчеплення, пневмопідсилювач

Сумісний з наступними моделями:

• Трактори серії Т-150: Т-150К, Т-151, Т-156, Т-157
• Трактори ХТЗ: ХТЗ-17221, ХТЗ-17021 та їх модифікації
• Спецтехніка на базі вузлів ХТЗ (навантажувачі, лісозаготівельна техніка).

Принцип роботи та функціонал:

• Важіль 150.21.271-4 виконує роль проміжної ланки в кінематичній схемі приводу зчеплення.

1. При натисканні на педаль зчеплення спрацьовує пневматичний сервомеханізм.
2. Шток сервомеханізму передає зусилля на цей важіль.
3. Важіль, повертаючись на осі, впливає на вилку вимкнення зчеплення, яка відводить вижимний підшипник і розмикає диски зчеплення.
4. Оскільки це правий важіль, він працює в парі з лівим важелем (151.21.261-1), забезпечуючи рівномірний розподіл зусилля та правильну геометрію роботи механізму.

Ключові особливості та переваги:

• Геометрична точність: Деталь виготовлена з суворим дотриманням розмірів посадкових місць (отворів під пальці та вісь), що виключає люфти при монтажі.
• Стійкість до навантажень: Розрахований на роботу в умовах постійних циклічних навантажень (часте перемикання передач).
• Зносостійкість: Метал важеля проходить термообробку для запобігання деформації та швидкому зносу в місцях тертя.
• Безпека: Справний важіль гарантує повне вимкнення зчеплення, що запобігає «хрускоту» коробки передач та передчасному зносу синхронізаторів.

Висновок експерта:

Важіль сервомеханізму 150.21.271-4 — це проста на вигляд, але критично важлива деталь. Його знос (вироблення в отворах) або деформація (вигин) призводять до неповного вимкнення зчеплення (веде зчеплення), що ускладнює перемикання передач і може призвести до поломки КПП.

Рекомендація: При заміні важеля обов’язково перевіряйте стан пальців кріплення та втулок. Якщо виявлено люфт, краще замінити весь вузол з’єднання комплексно.
