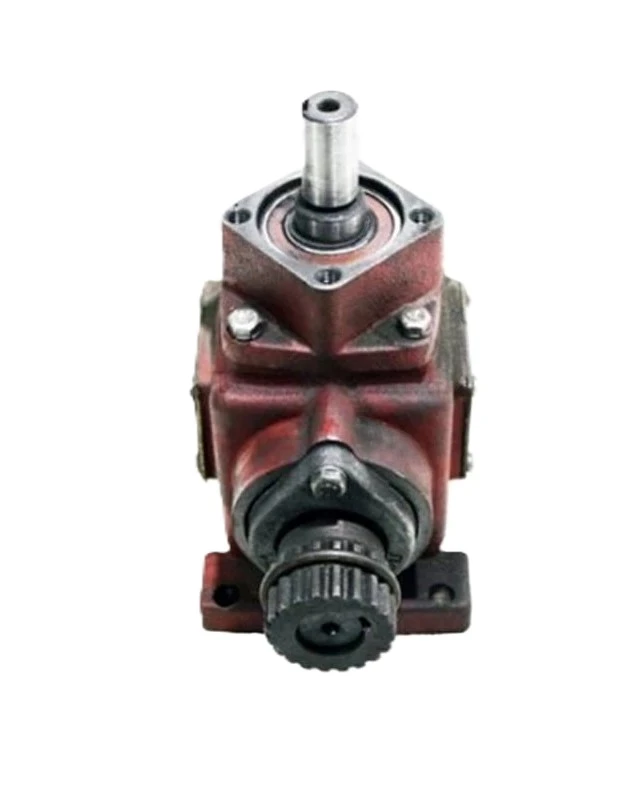

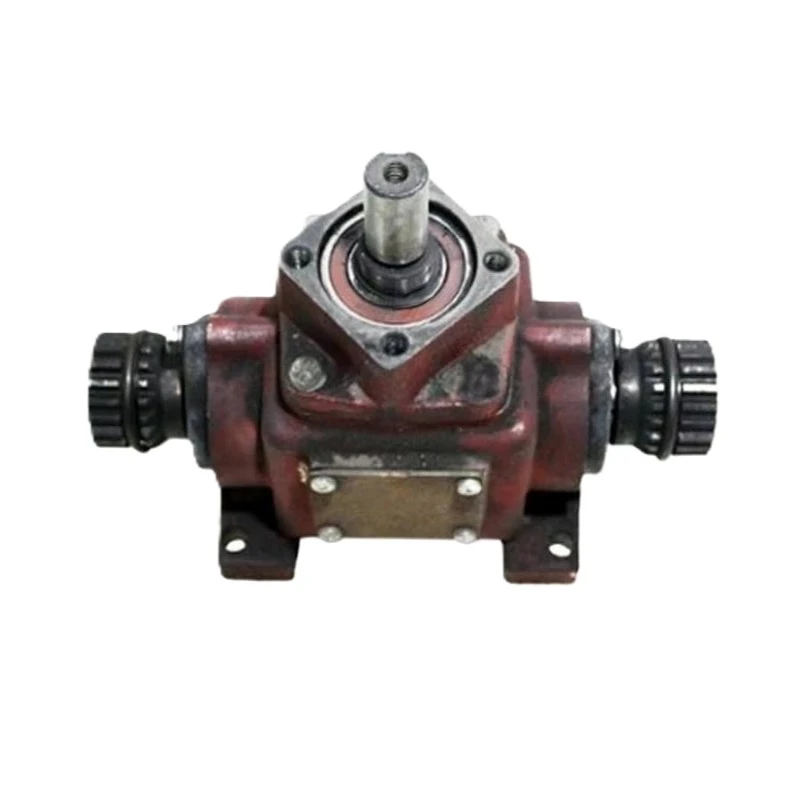

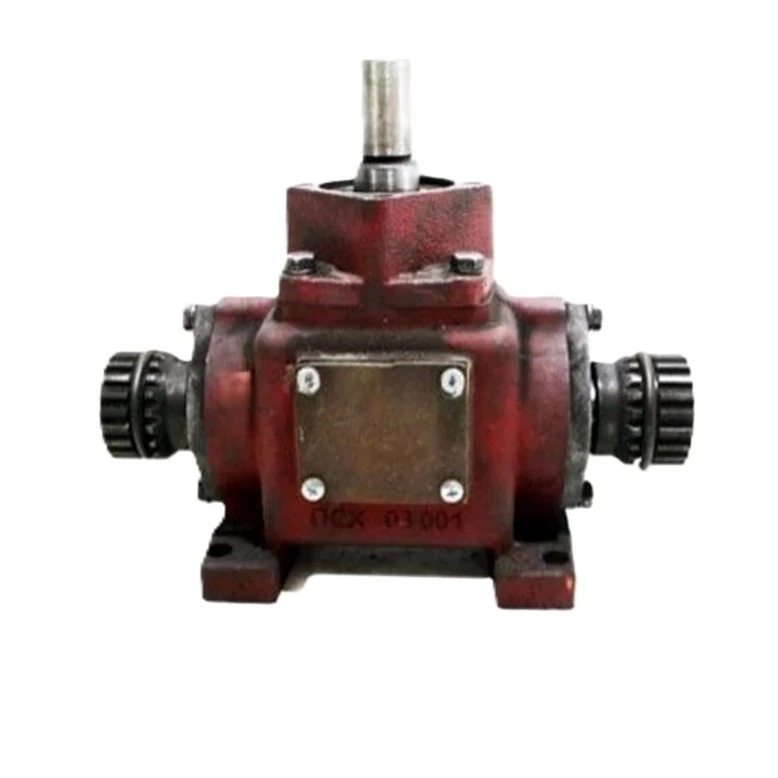

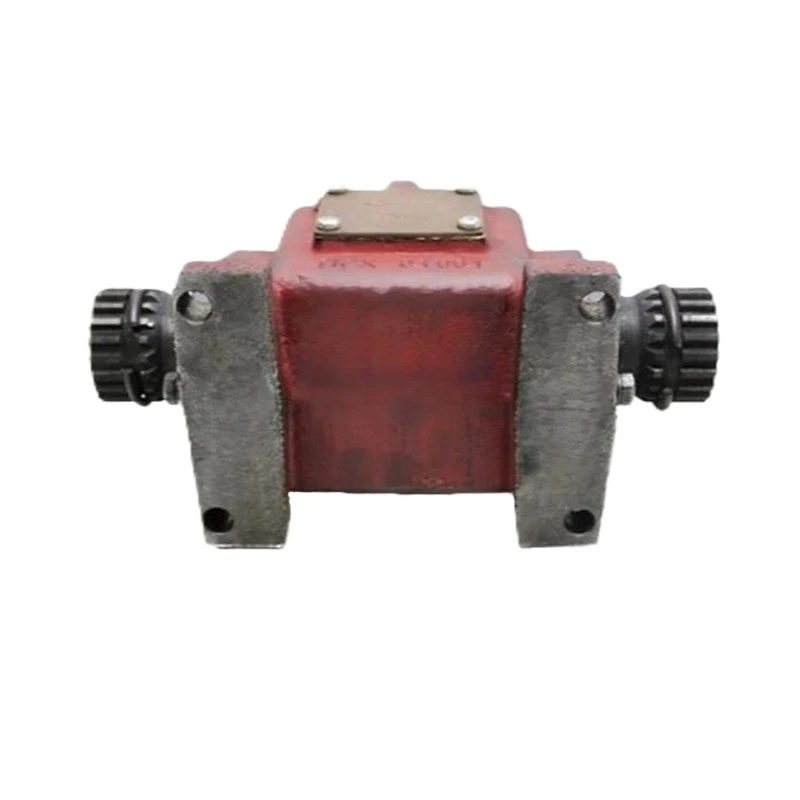

Редуктор центральний ПСП 10.01.01.080 вінець/вінець (ПСП 10МГ.01.01.080) жниварки ПСП-10

Редуктор центральний ПСП 10.01.01.080 вінець/вінець (ПСП 10МГ.01.01.080) жниварки ПСП-10

Це складальний механічний вузол, що забезпечує передачу крутного моменту між приводами ріжучих апаратів, транспортерами стебел і насіння жниварки ПСП-10. Встановлюється на кронштейні балки рами жатки, є ключовим елементом трансмісійної системи. Конструкція редуктора дозволяє змінювати напрямок обертання шляхом перестановки горизонтального вала та конічних шестерень, що забезпечує універсальність монтажу з обох боків жатки.

Склад вузла:

• Корпус редуктора
• Стакан (опорна частина)
• Горизонтальний і вертикальний вали
• Конічні шестерні (ведуча і ведена)
• Кульковальниці (Шарикопідшипники)
• Кришки, манжети, прокладки
• Кріпильні елементи
• Зубчасті вінці ПСХ 03.003 (2 шт. на горизонтальному валу)

Технічні характеристики:

• Маркування: ПСП 10.01.01.080 / ПСП 10МГ.01.01.080
• Тип передачі: Конічна зубчаста передача
• Регулювання люзу: Прокладками між корпусом і стаканом
• Матеріал корпусу: Литий чавун або сталь
• Матеріал шестерень: Сталь 40Х, термічно оброблена
• Тип підшипників: Радіальні шарикопідшипники
• Тип з’єднання: Шпонкове
• Маса вузла: 13.5 кг
• Кількість на жатку: 5 шт.
• Рік модернізації: після 1989 року
• Монтаж: На кронштейни балки рами жатки

Ключові особливості та переваги:

• Універсальність конструкції — можливість зміни напрямку обертання без заміни корпусу.
• Симетрична передача моменту — забезпечує синхронну роботу крайніх редукторів і ріжучих апаратів.
• Точне регулювання люзу — прокладки дозволяють налаштувати зачеплення шестерень без демонтажу вузла.
• Надійність у польових умовах — герметичність корпусу, захист підшипників і шестерень від пилу та вологи.
• Сумісність зі штатними компонентами ПСП-10 — швидка заміна без додаткової адаптації.

Застосування:

• Основне призначення: Передача крутного моменту між приводами ріжучих апаратів, транспортерами стебел і насіння.
• Сфера використання: Жниварки ПСП-10, ПСП-1.5.
• Альтернативне застосування: Може бути використаний у жатках з аналогічною схемою трансмісії, за умови відповідності посадкових параметрів.

Важливо:

• Перед замовленням слід уточнити тип шестерень, довжину валів, тип підшипників і спосіб кріплення до рами.
• Рекомендується перевірити стан вінців ПСХ-03.003, фрикційних муфт і ланцюгових передач, щоб забезпечити рівномірну роботу вузла.
• При зношенні шестерень або підшипників — бажано замінювати комплектом для збереження ресурсу вузла.

Висновок:

Редуктор центральний ПСП 10.01.01.080 (вінець/вінець) — це надійний, універсальний і конструктивно важливий вузол жниварки ПСП-10, який забезпечує ефективну передачу моменту між усіма приводними системами жатки. Завдяки модульній конструкції, точному регулюванню та високій зносостійкості, він є оптимальним рішенням для професійного обслуговування техніки в польових умовах.
